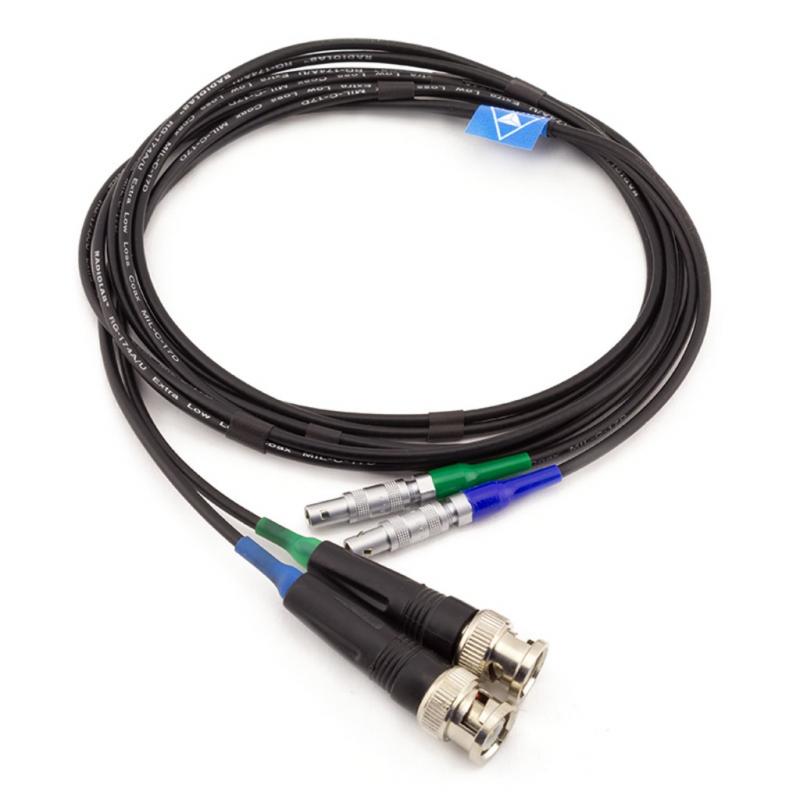

Кабели для ультразвукового контроля: выбор, характеристики и применение
Кабели для ультразвукового контроля (УЗ-контроля) являются критически важным компонентом в системе неразрушающего тестирования, обеспечивая передачу сигналов между ультразвуковым датчиком и прибором. Качество кабеля напрямую влияет на точность и надежность результатов инспекции. В этой статье мы рассмотрим типы кабелей для УЗ-контроля, их характеристики, области применения и факторы, которые необходимо учитывать при выборе.
Что такое кабели для ультразвукового контроля?
Кабели для ультразвукового контроля предназначены для передачи электрических сигналов от ультразвукового датчика к прибору и обратно. Они должны обеспечивать минимальные потери сигнала, низкий уровень шумов и высокую надежность в различных условиях эксплуатации. Кабели состоят из проводников, экранирующего слоя и защитной оболочки, каждый из которых играет важную роль в обеспечении качества сигнала.
Типы кабелей для ультразвукового контроля
1. Коаксиальные кабели
- Описание: Коаксиальные кабели состоят из центрального провода, изолированного диэлектриком, экранирующего слоя и внешней оболочки. Они являются наиболее распространенным типом кабелей для УЗ-контроля.
- Применение: Используются для большинства ультразвуковых приборов, обеспечивая высокую скорость передачи сигнала и минимальные потери.
- Преимущества: Низкий уровень шумов, высокая помехоустойчивость, универсальность.
2. Многожильные кабели
- Описание: Состоят из нескольких изолированных проводников, объединенных в одну оболочку. Часто используются для подключения датчиков с несколькими элементами.
- Применение: Идеальны для фазированных массивов и других многоканальных систем.
- Преимущества: Гибкость, возможность передачи сигналов от нескольких датчиков одновременно.
3. Гибкие кабели
- Описание: Специально разработанные для использования в труднодоступных местах или при необходимости частого сгибания.
- Применение: Используются в авиационной, автомобильной и других отраслях, где требуется маневренность.
- Преимущества: Высокая гибкость, долговечность при многократных сгибаниях.
4. Бронированные кабели
- Описание: Имеют дополнительный защитный слой (броню) из металла или армированной ткани для защиты от механических повреждений.
- Применение: Идеальны для использования в агрессивных средах, таких как строительные площадки или промышленные зоны.
- Преимущества: Повышенная прочность, защита от влаги, химических веществ и механических воздействий.
Характеристики кабелей для ультразвукового контроля
При выборе кабеля для УЗ-контроля необходимо учитывать следующие характеристики:
1. Импеданс
- Импеданс кабеля должен соответствовать импедансу датчика и прибора для обеспечения максимальной передачи сигнала. Стандартный импеданс для З-кабелей составляет 50 Ом.
2. Диаметр провода
- Диаметр провода влияет на гибкость кабеля и потери сигнала. Тонкие провода более гибкие, но могут иметь большие потери на больших расстояниях.
3. Экранирование
- Качественное экранирование защищает сигнал от внешних электромагнитных помех. Двухслойное экранирование (с использованием оплетки и фольги) обеспечивает лучшую защиту.
4. Материал оболочки
- Оболочка должна быть устойчивой к температуре, влаге, химическим веществам и механическим воздействиям. Часто используются материалы такие как ПВХ, полиуретан или тефлон.
5. Длина кабеля
- Длина кабеля должна быть оптимальной для минимизации потерь сигнала. Для больших расстояний могут потребоваться кабели с низким atenuation (ослаблением сигнала).
Области применения кабелей для ультразвукового контроля
Кабели для УЗ-контроля используются в различных отраслях, включая:
- Промышленность: Инспекция сварных швов, контроль толщины стенок труб, обнаружение дефектов в металлах.
- Строительство: Контроль качества бетона, инспекция арматуры и сварных соединений.
- Авиация: Тестирование деталей самолетов на наличие трещин и дефектов.
- Медицина: Подключение ультразвуковых датчиков в медицинских приборах (УЗИ).
- Автомобильная промышленность: Контроль качества кузовов и деталей двигателей.
Как выбрать кабель для ультразвукового контроля?
При выборе кабеля необходимо учитывать следующие факторы:
- Тип прибора у датчика: Убедитесь, что кабель совместим с вашим ультразвуковым прибором и датчиком.
- Условия эксплуатации: Выберите кабель с подходящей оболочкой и защитой в зависимости от среды использования (влажность, температура, механические нагрузки).
- Длина и гибкость: Определите необходимую длину кабеля и его гибкость для конкретных задач.
- Бюджет: Качественные кабели могут быть дороже, но они обеспечивают лучшую передачу сигнала и долговечность.
Популярные производители кабелей для УЗ-контроля
- Olympus: Известный производитель ультразвукового оборудования, предлагающий высококачественные кабели для различных приложений.
- GE Inspection Technologies: Предлагает широкий ассортимент кабелей для промышленных и медицинских целей.
- Puget Sound: Специализируется на производстве гибких и прочных кабелей для УЗ-контроля.
- Sonatest: Изготавливает кабели с повышенной помехоустойчивостью для использования в сложных условиях.
Советы по уходу за кабелями для УЗ-контроля
- Избегайте резких сгибов: Это может повредить внутренние провода и экран.
- Храните кабели в сухом месте: Влага может привести к коррозии и ухудшению качества сигнала.
- Регулярно проверяйте на повреждения: Замените кабель, если заметили трещины, обрывы или другие дефекты.
- Используйте защитные чехлы: Для кабелей, работающих в агрессивных средах, рекомендуется использовать дополнительные защитные чехлы.
Заключение
Кабели для ультразвукового контроля являются неотъемлемой частью систем неразрушающего тестирования, обеспечивая точную и надежную передачу сигналов. Выбор правильного кабеля зависит от типа прибора, условий эксплуатации и конкретных задач. Учитывая разнообразие типов и характеристик кабелей, важно тщательно подходить к их выбору, чтобы обеспечить максимальную эффективность УЗ-контроля.
|
